一、10千伏消弧柜原理

1、10千伏消弧柜是一种用于电力系统中的高压开关设备，其主要原理是通过快速切断电路中的故障电流，以保护电力设备和人员安全。

2、具体来说，10千伏消弧柜的工作原理如下：

3、弧路控制：当电路中发生故障时，例如短路或过载，会产生电弧。消弧柜通过控制电弧的形成和传播来切断电路。它使用一系列的开关和控制装置来控制电弧的路径和行为。

4、快速切断：消弧柜能够在极短的时间内切断电路中的故障电流。它使用特殊的开关机构和灭弧装置，如灭弧室或灭弧盘，来迅速切断电弧并阻止电流继续流动。

5、灭弧：当电弧被切断后，消弧柜会通过灭弧装置将电弧能量吸收和消散，以确保电弧不再维持和延续。常见的灭弧装置包括灭弧室、灭弧盘、灭弧膜等。

6、绝缘和安全：消弧柜在设计和制造过程中注重绝缘和安全性能，以确保在正常运行和故障情况下都能提供可靠的绝缘和保护。它通常采用绝缘材料和结构，以防止电弧和故障电流对周围环境和人员造成伤害。

7、总之，10千伏消弧柜通过控制电弧的形成和传播，快速切断故障电流，并通过灭弧装置消散电弧能量，以保护电力设备和人员安全。

二、供电系统消弧消谐通用要求

1、答：供电系统消弧和消谐都是针对中性点不接地系统。 在中性点不接地系统中，当零序电容过大时（主要由线路和电缆的对地电容形成）使单相接地电流增加，当对地发生间歇性故障时，不容易息弧，造成弧光接地，引起过电压，危及系统的安全，同时也使人体触电伤亡的几率增高。

2、因此一般当接地电流超过10A时就需要装设消弧线圈，以补偿接地电流。

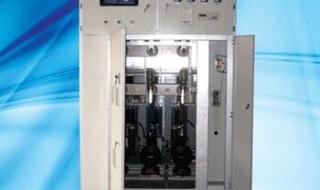

三、消弧消谐柜的作用

1、消弧消谐柜的主要作用是代替消弧线圈，所以它接入的位置和安装消弧线圈的位置是一样的；

2、现在的消弧消谐柜多和电压互感器合并在一个柜子中，因而消弧消谐柜就安装在母线上电压互感器的位置，外观和电压互感器柜无区别；

3、如果你的变电站是20kV进线，经过主变压器变成10kV，则这个消弧消谐柜就应该安装在主变压器出线的10kV母线上，而从这个10kV母线上馈出的出线，就带那个“大功率电动机”。

四、高压消弧是什么意思

消弧和消谐一般都针对中性点不接地系统。 在中性点不接地系统中，当零序电容过大时（主要由线路和电缆的对地电容形成）使单相接地电流增加，当对地发生间歇性故障时，不容易息弧，造成弧光接地，引起过电压，危及系统的安全，同时也使人体触电伤亡的几率增高。因此一般当接地电流超过10A时就需要装设消弧线圈，以补偿接地电流。

五、消谐器故障判断

1、在中性点不接地系统中，当零序电容过大时（主要由线路和电缆的对地电容形成）使单相接地电流增加，当对地发生间歇性故障时，不容易息弧，造成弧光接地，引起过电压，危及系统的安全，同时也使人体触电伤亡的几率增高。因此一般当接地电流超过10A时就需要装设消弧线圈，以补偿接地电流。

2、当不接地系统中相对地之间存在非线性感性负载时（如电压互感器），系统的扰动极可能引发零序电容与感抗的谐振，随着谐振电压的提高，非线性感抗会减小，并使振荡加剧，最后维持在一个叫高的电压水平下，引起很高的对地过电压，这个谐振也叫铁磁谐振。这个谐振可以在电压互感器的二次侧安装消谐设备来消除或减弱。
